变配电所是工厂与民用建筑电力系统的核心，其电气设计的合理性、安全性与经济性直接影响整个项目的稳定运行与长期效益。本文将系统梳理从选址、主接线到设备选型、保护及运维等全流程设计要点，并延伸至电气设备修理的基本原则，力求详实、实用。

一、 总体设计与选址要点

1. 靠近负荷中心：变配电所应尽量设置在用电负荷密集区域，以缩短低压供电半径，减少线路损耗和电压降，提高供电质量与经济性。
2. 进出线方便：应考虑高压进线和低压出线的走廊，便于电缆敷设或架空线路的引入引出，避免迂回交叉。
3. 运输与安装：需预留设备运输通道（特别是大型变压器），考虑吊装、搬运条件。
4. 环境要求：避开剧烈震动、多尘、腐蚀性气体、高温及易积水场所。在民用建筑中，还需考虑其对噪音、电磁辐射的敏感度，常设于地下层或独立建筑物内，并做好通风、散热、防水、防火措施。
5. 发展余地：适当考虑未来负荷增长的可能性，预留扩容空间或备用间隔。

二、 电气主接线设计

1. 可靠性：根据负荷等级设计。一级负荷需双重电源供电，并可自动切换；重要工厂或大型公建常用单母线分段或双母线接线，提高供电灵活性。
2. 简洁性与灵活性：在满足可靠性的前提下，接线应力求清晰、操作方便，并能适应各种运行方式（如检修、故障隔离）。
3. 经济性：在可靠性与经济性间取得平衡，减少初期投资和运行费用。

三、 主要电气设备选型与布置

1. 变压器：

• 容量：根据计算负荷、负荷特性（如冲击性负荷）、同时系数及未来发展确定，避免“大马拉小车”。民用建筑常采用SC(B)系列干式变压器。

• 台数：对于二级以上负荷，通常设两台及以上变压器，互为备用。单台变压器容量选择需考虑当一台故障时，其余变压器能承担全部一、二级负荷。

• 接线组别：常用Dyn11，有利于抑制谐波，提供单相负荷能力。

1. 高压开关柜：根据系统参数（电压、电流、短路容量）选择。常用中置式手车柜（KYN28），具备“五防”功能。需合理配置断路器、负荷开关、熔断器、互感器、避雷器等。

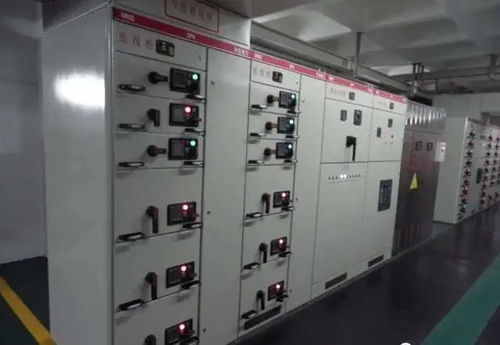

2. 低压开关柜：采用抽屉式（MNS、GCS等）或固定分隔式。需合理分配出线回路，预留适当备用回路。配置框架断路器、塑壳断路器、微断、电容补偿柜、出线计量等。
3. 无功补偿：根据功率因数要求设置集中自动补偿装置，通常设在低压侧。对于有大量谐波源的场合（如变频器、整流设备），需考虑采用抗谐波型电容器或加装滤波装置。
4. 继电保护与自动化：

• 变压器：设置电流速断、过电流、过负荷、温度保护（干变）及瓦斯保护（油变，若有）。

• 进线/母线：设置过流、速断保护，备自投装置（APT）。

• 出线：设置过载、短路保护。

• 趋势：越来越多采用综合继保装置和微机综合自动化系统，实现“四遥”（遥测、遥信、遥控、遥调），提升智能化水平。

1. 接地系统：

• 变配电所本身需有独立的接地网，接地电阻符合规范要求（通常≤4Ω）。

• 明确全站的接地型式（如TN-S系统），PE线与N线严格分开。

• 做好等电位联结。

1. 操作电源：为保护装置、信号系统、应急照明等提供可靠的直流或交流不间断电源（如蓄电池组、UPS）。

四、 土建、通风、消防与照明辅助设计

1. 土建：满足设备布置、巡视、操作、维护的空间要求。门向外开，高压室与低压室、变压器室之间门应为防火门。考虑防水门槛。
2. 通风与散热：特别是变压器室和电容器室，需计算通风量，设置足够的进、排风口或强制通风设备，确保夏季室内温度不超过允许值。
3. 消防：变配电所（特别是油浸变压器室）需按规范配置灭火器材（如CO₂、IG541、细水雾等自动灭火系统），严禁使用水、泡沫灭火器扑灭电气火灾。电缆沟、洞口需做防火封堵。
4. 照明：设置正常照明和应急照明，操作区域照度充足，确保安全。

五、 电气设备修理的基本原则与注意事项
设计阶段即应考虑后期维护与修理的便利性，修理工作须遵循以下原则：

1. 安全第一：严格执行“两票三制”（工作票、操作票；交接班制、巡回检查制、设备定期试验轮换制）。停电、验电、挂接地线、悬挂标识牌等安全措施必须完备。
2. 预防为主，修治结合：建立定期巡检、预防性试验制度（如绝缘电阻、耐压试验、继保校验），及时发现隐患，避免故障扩大。修理不仅是恢复功能，更要分析原因，根治缺陷。
3. 按规程修理：严格遵照制造商的技术手册、行业规程（如《电力设备预防性试验规程》）进行拆装、调试和试验。
4. 保证修理质量：使用合格的备品备件，修理后必须进行必要的测试和试运行，确保性能参数达标，保护动作准确可靠。
5. 记录与归档：详细记录故障现象、原因分析、修理过程、更换部件及试验数据，建立设备维修档案，为后续维护提供依据。
6. 针对典型设备：

• 变压器：常见修理包括绕组检查、铁芯绝缘恢复、分接开关检修、冷却系统清理、密封件更换及绝缘油处理（过滤、化验）。

• 开关柜：重点检查断路器触头磨损、机构灵活性、绝缘部件状态、互感器特性及“五防”联锁可靠性。

• 电容器：定期检查鼓胀、漏油现象，测量电容值及介质损耗。

• 保护装置：定期校验定值、测试动作逻辑和信号准确性。

工厂与民用建筑变配电所的电气设计是一项综合性极强的工程，需统筹考虑技术、安全、经济与未来发展。而完善的设备修理维护体系是设计意图得以长期实现的保障。只有将精细化设计与科学化运维紧密结合，才能构建安全、可靠、高效、智能的供电系统。
