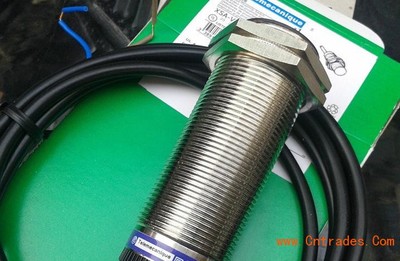

施耐德电气（Schneider Electric）的XS508B1DAL2是一款广泛应用于工业自动化领域的圆柱形直流三线制电感式接近开关。它以高可靠性、长使用寿命和稳定的检测性能著称，常用于检测金属物体的存在，是实现设备定位、计数和安全控制的关键传感元件。当这类精密电气设备出现故障时，及时的诊断与专业的修理至关重要。

一、设备概述与工作原理

1. 型号解析：XS508B1DAL2属于施耐德XS5系列。其中，“B1”通常表示其检测距离（此型号为1mm），“D”代表直流供电，“A”常指常开（NO）输出类型，“L2”可能涉及具体的电气特性或外壳长度。在实际操作前，务必查阅最新的官方技术手册以确认具体参数。
2. 工作原理：作为电感式接近开关，其内部核心是一个高频振荡电路。当供电后，其感应面产生一个交变电磁场。当金属物体（如铁、钢等）进入此磁场范围时，物体内部会产生涡流，导致振荡电路的能量损耗增加，从而使振荡减弱或停止。这一变化被后级电路检测到，并驱动固态输出（晶体管）改变状态（导通或截止），从而实现开关信号的输出。

二、常见故障现象与诊断步骤

在进行任何修理前，请务必切断设备电源，并遵守安全操作规程。

故障现象：
1. 指示灯不亮，无任何反应。
2. 指示灯常亮或常灭，对金属物体无响应。
3. 检测距离明显变短或不稳定。
4. 输出信号时有时无，导致控制系统误动作。

诊断步骤：
1. 基础检查：
* 电源检查：确认供电电压是否在额定范围内（如DC 10-30V）。检查极性是否正确（棕色线接正极+，蓝色线接负极-）。

• 线路检查：检查连接电缆是否完好，有无磨损、挤压或断裂。确认接线端子是否牢固，无松动或氧化。

• 负载检查：确认负载（如PLC输入模块、继电器线圈）的电流是否在开关的额定输出电流之内，且未短路。

1. 功能测试：

• 在正确接线并通电后，观察开关本体上的LED指示灯。正常情况下，无金属物体时，指示灯状态应与其输出状态对应（常开型通常灭，常闭型通常亮）。

• 使用标准的金属感应物（如扳手）缓慢靠近开关感应面，观察指示灯是否变化，同时用万用表测量输出信号（黑色线）与电源负极间的电压是否同步变化。

1. 环境因素排查：

• 检查安装位置附近是否有其他强电磁干扰源（如大型电机、变频器）。

• 确认感应面是否清洁，有无金属碎屑、油污或其它非标金属物体附着。

• 检查多个开关并排安装时，间距是否足够，防止相互干扰。

三、维修方法与注意事项

由于接近开关通常是全密封结构，内部灌封以增强防护和抗振能力，因此非专业人员不建议进行拆解维修，因为拆解极易损坏内部精密电路且难以恢复原有防护等级（IP67）。

可执行的维修操作：
1. 更换连接件：如果故障源于电缆或接插件，可以剪掉损坏部分，使用符合规格的防水接头重新压接电缆。注意线序和绝缘处理。
2. 清洁与调整：彻底清洁感应面。重新检查并调整开关与被检测物体的安装距离和同心度，确保在标称检测距离的80%以内使用。
3. 更换设备：如果通过以上诊断确定开关本体内部损坏（如振荡线圈损坏、晶体管击穿），最可靠和经济的方法是直接更换整个接近开关。在更换时，请确保新开关的型号、规格（供电电压、输出类型、检测距离、螺纹尺寸等）与原件完全一致。

重要注意事项：
安全第一：维修必须在断电情况下进行，并上锁挂牌（LOTO）。
备件正品：为保证系统长期稳定运行，强烈建议使用施耐德原厂或授权渠道的正品备件进行更换。
参数记录：在拆卸旧开关前，务必记录其型号、接线方式和安装位置，以便正确安装新开关。
专业支持：对于复杂的系统故障或批量性问题，应及时联系施耐德电气技术支持或专业的自动化设备维修服务商。

四、预防性维护建议

为减少接近开关的故障率，应建立定期维护制度：

1. 定期检查接线牢固度和电缆完好性。
2. 定期清洁开关感应面及周围环境，避免积尘和油污。
3. 避免开关受到过度的机械冲击或振动。
4. 在恶劣环境（强腐蚀、高温）下，应选用更高防护等级或特殊材质的型号。

对于施耐德XS508B1DAL2这类接近开关的“修理”，核心在于系统性的故障诊断。在多数情况下，更换故障单元比尝试修复更为高效可靠。通过理解其工作原理，遵循科学的诊断流程，并执行规范的维护，能最大程度保障自动化生产线的稳定与高效运行。
